產品詳細
產品詳情

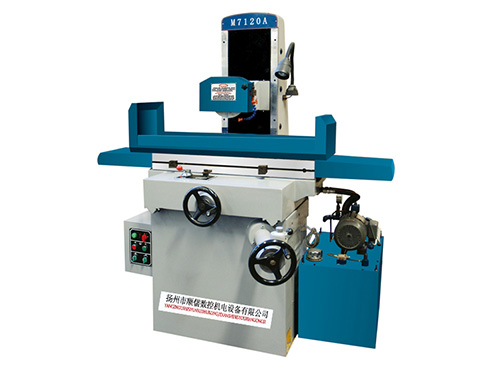

【說明】
1、具有結構緊湊，操作簡便的特點；
2、工作臺縱向導軌采用滾動導軌，繩輪結構牽引，輕便靈活；
3、工作臺橫向移動手動控制；
4、磨頭垂直升降設有手動、微調進刀機構，方便使用；
5、床身和工作臺采用貼塑導軌、耐磨、阻力小。
【主要技術參數】
|
技術規格 |
單位 |
M7120A |
M7120A-2 |
|
磨削工件尺寸 ( 長×寬×高 ) |
mm |
500 × 200 × 330 |
600 ×200 ×355 |
|
工作臺縱向移動量 |
mm |
520 |
620 |
|
工作臺橫向移動量 |
mm |
220 |
220 |
|
工作臺面至主軸中心最大距離 |
mm |
455 |
455 |
|
工作臺承受量 |
kg |
100 |
100 |
|
工作臺臺面尺寸 ( 長×寬 ) |
mm |
500 × 200 |
600 ×200 |
|
工作臺 T 型槽 |
mm × n |
12 × 1 |
12 ×1 |
|
工作臺速度 |
m/min |
0-22 |
0-22 |
|
前后手輪進刀量 |
mm |
0.02/格 4/圈 |
0.02/格 4/圈 |
|
砂輪尺寸 ( 外徑×寬度×內徑 ) |
mm |
200 × 16 × 31.75 |
200 × 16 × 31.75 |
|
主軸轉速 |
r/min |
2900 |
2900 |
|
微調機構每圈長降量 |
mm |
0.04 |
0.04 |
|
微調機構每格進給量 |
mm |
0.001 |
0.001 |
|
主軸電機 |
kw |
1.1 |
1.1 |
|
機床外形尺寸 ( 長×寬×高 ) |
mm |
1670 × 1350 × 1780 |
1780×1350×1780 |
|
包裝箱尺寸 ( 長×寬×高 ) |
mm |
1680 × 1450 × 2000 |
1820×1450×2000 |
|
毛重、凈重 |
t |
1.6 、 1.5 |
1.9,1.7 |
注：數顯裝置為另選件。
